Os manuais de operação e manutenção mantêm a maquinaria, as instalações e os sistemas a funcionar com segurança e eficiência. Com a Trupeer, pode poupar horas na elaboração de manuais de O&M começando com um modelo de manual de operação e manutenção gratuito, personalizando-o com as suas diretrizes de marca e usando o nosso criador de manuais com IA para transformar procedimentos complexos em percursos em vídeo claros.

O que é um modelo de manual de operação e manutenção?

Um manual de operação e manutenção, normalmente abreviado para manual de O&M, é o documento entregue quando algo construído ou instalado passa para os cuidados de quem o vai operar. Um edifício, uma sala de máquinas, uma estação de tratamento, uma linha de produção ou um sistema de software em serviço.

A sua função é específica e de longa duração. Diz ao operador como executar a operação com segurança, como fazer a manutenção, o que fazer quando falha, quem forneceu cada componente e quais são os termos de garantia. É consultado raramente e com urgência, muitas vezes anos depois de as pessoas que o escreveram já terem seguido para outros projetos.

Um modelo de manual de O&M é a estrutura reutilizável para o produzir: as secções, o conteúdo necessário, os dados do ativo e o formato. Os modelos são fáceis de encontrar e um manual completo construído a partir de um bom modelo ainda pode ficar inutilizável — e é isso que a maior parte desta página aborda.

Porque é que os manuais de O&M são aceites em vez de serem verificados

O manual de O&M tem uma característica que nenhum outro documento partilha. É pago na entrega e só é realmente necessário em algum momento entre dezoito meses e cinco anos mais tarde.

Este desfasamento influencia tudo. Na conclusão prática, o empreiteiro quer o pagamento final e a libertação da retenção. O cliente quer o edifício aberto, a linha a funcionar ou o sistema em serviço. O manual chega, normalmente em grande volume, exatamente no momento em que ninguém tem tempo nem conhecimentos especializados para o avaliar.

Por isso, é verificado quanto à completude e não quanto à utilidade. Estão todos os volumes presentes? As secções estão na ordem exigida? Existe um calendário para cada sistema? As plantas estão incluídas? Estas são perguntas razoáveis e todas podem ser respondidas com “sim” por um manual que não ajudará ninguém às duas da manhã, no terceiro ano.

Os defeitos surgem mais tarde, quando já não há margem de negociação comercial. Nessa altura, a retenção já foi libertada, o período de responsabilidade por defeitos já expirou e as pessoas que montaram o manual já estão noutro trabalho.

A solução não é um modelo melhor. É testar o manual enquanto ainda há algo para validar.

Como personalizar este modelo na Trupeer

Passo 1: Abrir a secção de Modelos

Vá à secção de Modelos no menu principal.

Passo 2: Selecionar e abrir um modelo

Clique em qualquer modelo com que queira trabalhar para o abrir.

Passo 3: Expandir a visualização do modelo

Se necessário, expanda a visualização do modelo para ver o layout completo e os detalhes com clareza.

Passo 4: Editar o modelo

Clique em Editar para começar a modificar o modelo selecionado.

No editor, pode:

• Adicionar novas secções

• Definir ou atualizar regras de formatação

• Adicionar um logótipo e ajustar a sua posição e definições relacionadas

Passo 5: Guardar o seu modelo personalizado

Depois de fazer todas as alterações necessárias, clique em Guardar para guardar o modelo atualizado como seu.

Passo 6: Pré-visualizar e afinar o modelo

Quando quiser ver como fica o seu modelo personalizado, abra a Pré-visualização.

No ecrã de pré-visualização, pode continuar a fazer ajustes diretamente, se necessário, garantindo que o modelo aparece exatamente como o pretende.

Com um modelo de manual de O&M pode:

• Poupar horas na escrita: Ignore a página em branco com uma estrutura criada para manuais técnicos.

• Melhorar a segurança: Secções de segurança integradas protegem os operadores e o equipamento.

• Manter-se fiel à marca: Aplique o seu logótipo, fontes e cores usando o kit de marca da Trupeer.

• Reduzir o tempo de paragem: Procedimentos de manutenção claros evitam avarias e prolongam a vida útil do equipamento.

• Formar operadores mais rapidamente: Combine manuais com percursos em vídeo no equipamento.

• Atingir equipas globais: Traduza manuais de O&M para 65+ idiomas com um clique.

Como testar um manual de O&M antes de o aprovar

Não o leia. Use-o.

Escolha um pequeno número de tarefas reais que o operador terá mesmo de executar e peça ao seu próprio operador para tentar cada uma usando apenas o manual, sem ajuda de ninguém e sem ninguém do empreiteiro na sala. Cronometre cada tentativa.

As tarefas devem incluir pelo menos uma atividade de manutenção de rotina, uma substituição de componente, uma ação de emergência fora de horas, uma tarefa de localização, como encontrar o ponto de isolamento para um circuito identificado, e uma consulta administrativa, como os termos de garantia e o contacto de serviço para um item específico de equipamento.

Cinco é suficiente. O exercício ocupa uma manhã e encontra mais do que uma semana de revisão em secretária, porque testa duas coisas que a verificação de completude não consegue: se a informação é encontrável por alguém que ainda não sabe a resposta e se corresponde ao que foi realmente instalado, em vez do que foi desenhado.

Escreva o teste no contrato antes de começar, com uma condição de aprovação definida e uma parte do valor do contrato retida até esse teste ser aprovado. Um teste sem dinheiro associado vira conversa — e a conversa acontece na semana em que toda a gente quer abrir.

O teste de aceitação com cinco cenários e o que reter

Defina a marca de aprovação antes de o executar, não depois. Uma posição razoável é que as cinco tarefas sejam concluídas por um operador competente dentro de um tempo definido e que qualquer falha devolva o manual para correção.

Dois vírgula cinco por cento do valor do contrato, ou um montante fixo acordado, retido até o teste ser aprovado, é suficiente para mudar comportamentos sem ser controverso. O que importa é que o dinheiro esteja ligado especificamente ao manual, em vez de ficar dentro da retenção geral, porque a retenção geral é libertada face a cem outras coisas.

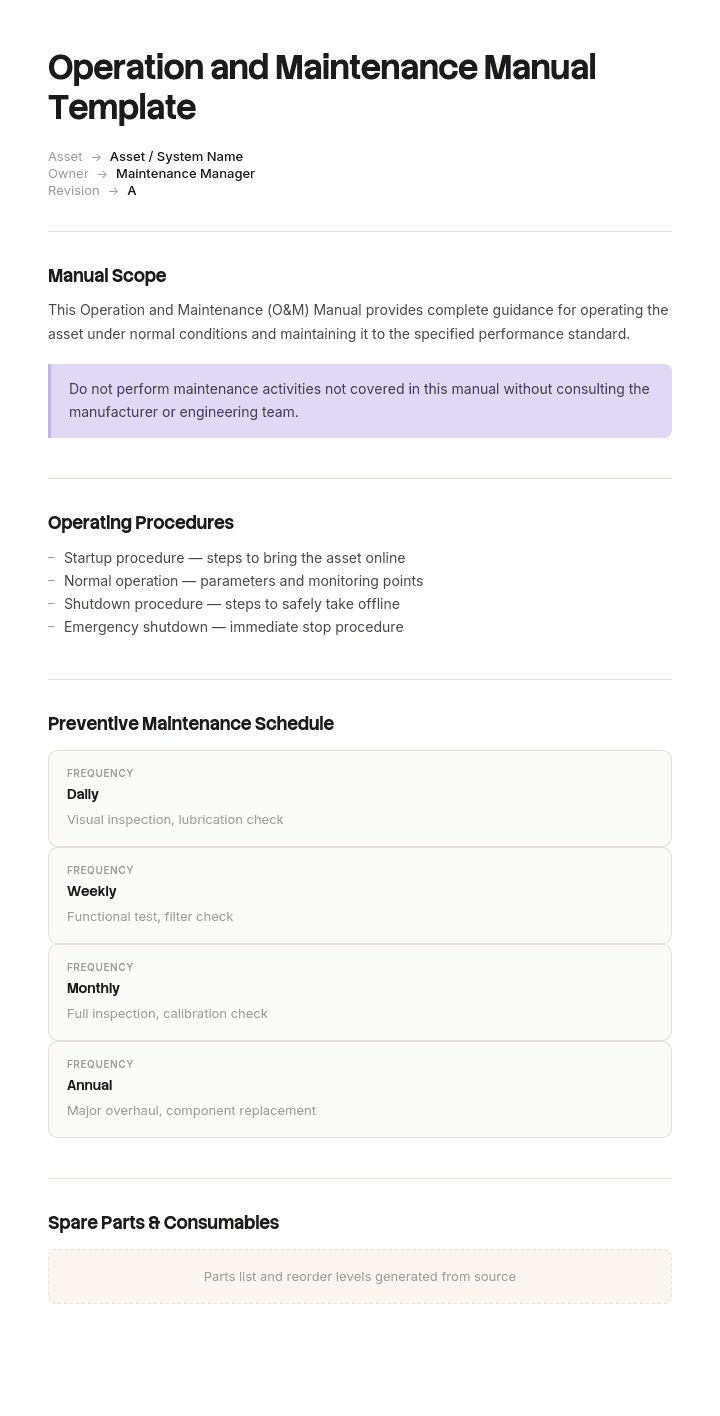

Modelo gratuito de manual de operação e manutenção: a estrutura para copiar

Copie daqui. Dez secções. Adapte a terminologia para sistemas de TI, onde os equivalentes estão indicados.

1. Introdução e âmbito. O que este manual abrange, o ativo ou sistema que descreve, a referência do contrato ou do projeto e a versão com data.

2. Descrição da instalação. O que foi instalado, como funciona em termos simples e como as peças se relacionam. Para um sistema, a arquitetura e as suas dependências. Escrito para um operador competente e não para o projetista.

3. Registo de ativos. Cada item de equipamento ou componente com uma referência única, localização, fabricante, modelo, número de série, data de instalação, vida útil esperada, fornecedor e contacto de serviço. Esta é a secção que se degrada mais rapidamente e que mais importa.

4. Instruções de operação. Operação normal, arranque, paragem, alterações sazonais ou de carga, valores de referência (setpoints) e as suas tolerâncias, e o que o operador está autorizado a ajustar sem escalonamento.

5. Calendário de manutenção. Tarefa, frequência, quem é competente para a executar, duração estimada e uma referência ao procedimento. Uma frequência sem procedimento não é um calendário.

6. Procedimentos de manutenção. Os métodos reais, um por tarefa, com as ferramentas, peças e isolamentos que cada uma exige. Quando uma tarefa é complexa ou tem consequências elevadas, o formato de método de procedimento é o mais adequado.

7. Diagnóstico de avarias e ações de emergência. Inserido por sintoma e não por sistema, porque é assim que uma avaria se manifesta. Inclua as ações fora de horas e o ponto em que o operador para e chama alguém.

8. Registos de comissionamento e testes. Definições “como comissionado”, certificados de teste, dados de balanceamento e resultados de desempenho. As definições importam mais do que os certificados e são aquilo que mais frequentemente é omitido.

9. Plantas “como instalado” e esquemas. Refletindo alterações feitas durante a construção, e não o problema do projeto. Com data e com referências.

10. Garantias, sobressalentes e contactos. Termos de garantia e expiração por item, sobressalentes recomendados e contactos nomeados com uma data de revisão.

Copie daqui. Adicione uma página de conteúdos que seja realmente utilizável e um único índice de ativos por número de referência, porque, na prática, a maioria das consultas começa numa etiqueta num equipamento e não num título de secção.

O que um manual de O&M tem de conter para ser utilizável

Completude e utilidade são testes diferentes e a maioria dos manuais passa no primeiro.

Três coisas os separam. Encontrabilidade: alguém consegue ir de uma etiqueta na parede para a página certa em menos de um minuto, o que normalmente exige um índice de ativos em vez de uma página de conteúdos. Atualidade: as plantas e as definições refletem o que foi instalado e não o que foi desenhado. E procedimento: a secção de manutenção contém métodos e não apenas uma lista de frequências.

Vale a pena fazer duas adições que os modelos raramente incluem. Um resumo de emergência de uma página no início, laminado separadamente, cobrindo pontos de isolamento, contactos de emergência e ações imediatas, porque numa emergência real ninguém abre o volume sete. E uma pessoa responsável pelo manual do lado do operador desde o primeiro dia, já que um documento sem responsável não é mantido.

As secções que mais frequentemente aparecem e são inúteis são os anexos de literatura do fabricante, que muitas vezes são folhetos comerciais em vez de documentação de serviço. Verifique o que foi realmente fornecido, e não apenas que “algo” foi fornecido.

A empresa de lazer que perdeu nove dias e £31.000

A Peterfield Leisure Trust opera seis centros e recebeu a entrega de uma nova piscina e instalação de ginásio no valor de catorze milhões de libras.

Os manuais de O&M chegaram na conclusão prática: onze volumes em arquivo de alavanca e uma unidade USB. Foram aceites nessa semana. A data de abertura foi marcada, o pagamento final do empreiteiro ficou dependente da entrega e a verificação realizada foi uma revisão de completude face à lista de conteúdos exigida.

Catorze meses depois, a unidade de desinfeção UV da piscina falhou numa tarde de sábado.

O gestor de serviço foi aos manuais. A secção da unidade UV continha o folheto comercial do fabricante em vez da documentação de serviço e não havia nenhuma das definições de comissionamento. O calendário de manutenção listava “Sistema UV, serviço anual” sem procedimento e sem empreiteiro identificado. O procedimento de paragem de emergência fazia referência a um esquema de sinalização de válvulas que não correspondia às etiquetas efetivamente instaladas na sala de máquinas. E as plantas “como instalado” mostravam o projeto original em vez das duas alterações de encaminhamento feitas durante a construção.

A piscina fechou durante nove dias. A perda de receitas foi de cerca de trinta e um mil libras e o serviço de chamada de emergência mais o re-comissionamento ficou em aproximadamente mais dezoito mil.

A parte que mais doeu não foi nenhuma dessas. Quando a trust abordou o fabricante ao abrigo da garantia, não conseguiu demonstrar que a manutenção especificada tinha sido realizada, porque o calendário de manutenção nunca tinha sido transferido para o seu próprio sistema de manutenção. Ninguém o tinha transferido porque ninguém tinha aberto os manuais entre a entrega e a falha.

No projeto seguinte, a trust escreveu um teste de utilização no contrato. Cinco cenários, executados pelo seu próprio gestor de serviço antes da conclusão prática, usando apenas o manual. Dois vírgula cinco por cento do valor do contrato foram retidos até serem aprovados.

A primeira tentativa falhou em três dos cinco. O empreiteiro corrigiu-os no prazo de três semanas e a retenção foi libertada. Nos dois anos seguintes, não houve um incidente equivalente e o calendário de manutenção entrou no sistema da trust na primeira quinzena, porque alguém já tinha tido de o encontrar.

Como escrever um manual de O&M, passo a passo

Comece a recolher durante a construção ou a montagem, e não no fim. Um manual de O&M montado na última quinzena é montado a partir de qualquer documentação que exista, por isso tantos incluem folhetos.

Construa primeiro o registo de ativos e mantenha-o atualizado. Cada item adicionado ao local ou ao sistema recebe uma linha quando chega. Fazer retrofit ao registo no final é a principal causa de números de série em falta e modelos incorretos.

Registe as definições de comissionamento à medida que são configuradas, pela pessoa que as define. Quase não é possível recuperá-las depois e são aquilo de que o operador mais precisa.

Escreva os procedimentos observando o trabalho, e não a partir da documentação do fabricante, porque o contexto instalado altera a forma como uma tarefa é realmente executada.

Atualize as plantas à medida que as alterações são feitas, em vez de emitir as “como desenhado” e prometer rever.

Depois, faça o teste de utilização por si, antes do cliente. Um empreiteiro que testa o seu próprio manual encontra as mesmas falhas e corrige-as sem precisar de discutir retenção.

Manuais de O&M para edifícios, equipamentos e sistemas de TI

A estrutura mantém-se nos dois mundos e a ênfase muda.

Para edifícios e infraestruturas, o peso está no registo de ativos, no calendário de manutenção, nas plantas “como instalado” e na documentação legal. O manual é normalmente uma entrega contratual na conclusão prática e alimenta o sistema de manutenção do operador; por isso, a qualidade dos dados do registo determina quanto retrabalho de introdução de dados acontece mais tarde.

Para sistemas de TI e software, o mesmo documento é frequentemente chamado de manual de operações e manutenção e abrange arquitetura, dependências, monitorização, cópia de segurança e restauro, tarefas operacionais de rotina, escalonamento e problemas conhecidos. Várias entidades do setor público publicam modelos exatamente deste tipo. O equivalente às plantas “como instalado” é a arquitetura e configuração atuais, que ficam desatualizadas mais depressa do que qualquer planta de edifício. O nosso modelo de documentação de TI cobre este lado com mais profundidade.

A falha comum é idêntica nos dois casos: o documento descreve o que foi desenhado e não o que existe, e ninguém descobre até que isso importa.

Timing da entrega, retenção e período de responsabilidade por defeitos

Três datas determinam se um manual de O&M é bom e, normalmente, apenas uma delas é gerida.

Entrega do rascunho, antes da conclusão prática. Peça um rascunho com várias semanas de antecedência, porque um manual visto pela primeira vez no dia da entrega não pode ser testado. Quatro semanas é um pedido razoável e é o ponto em que grande parte disto se torna possível.

Conclusão prática. O teste de utilização acontece aqui, com dinheiro associado.

Fim do período de responsabilidade por defeitos. Uma segunda revisão, mais pequena. Agora o operador já usou o manual, foram feitas alterações durante o período de responsabilidade por defeitos e as plantas e definições podem já estar desatualizadas. Reter uma pequena quantia até esta revisão é incomum e vale a pena negociar, porque é o único momento em que o manual é verificado por alguém com experiência real do ativo.

Um ponto legal que vale a pena afirmar de forma clara para trabalhos de construção. No Reino Unido, o ficheiro de saúde e segurança exigido ao abrigo do Construction Design and Management Regulations é uma entrega separada do manual de O&M, com conteúdo diferente e um responsável diferente, e tratar um como o outro é um erro comum e com consequências. Distinções semelhantes existem noutras jurisdições entre documentação operacional e registos legais de segurança.

De forma mais geral, a documentação de O&M pode ser exigida por regulamentos de construção, legislação de segurança contra incêndios, regulamentos de equipamentos que abrangem sistemas de pressão, elevação ou elétricos, e por seguradoras. Esta página não é aconselhamento jurídico nem de conformidade. Confirme o que se aplica ao seu ativo e jurisdição com os seus próprios consultores antes de acordar o que o manual deve conter.

Manual de O&M ou manual de operações: de que precisa?

Os dois termos são usados de forma intercambiável e são documentos diferentes.

Um manual de operações descreve como uma organização funciona: os seus processos, funções, políticas e formas padrão de trabalhar. É sobre pessoas e procedimentos, aplica-se a toda a empresa e é mantido continuamente.

Um manual de O&M descreve como um único ativo ou sistema é operado e mantido. É sobre uma instalação específica, é produzido na entrega e é mantido face a alterações nesse ativo.

Pode ter ambos e, normalmente, um grande operador tem. O manual de operações diz que a instalação da piscina é inspecionada diariamente e por quem. O manual de O&M diz quais são as leituras corretas, onde ficam as válvulas de isolamento e o que fazer quando a unidade UV dispara alarmes.

Para a família mais alargada de tipos de manual e como decidir quantos documentos precisa realmente, a nossa página de modelos de manuais cobre o conjunto completo.

Posso obter um modelo de manual de O&M em Word, Excel ou PDF?

Word para o próprio manual, porque lida com secções numeradas, referências cruzadas e uma página de conteúdos gerada — que são as três coisas que se tornam dolorosas neste nível de extensão.

Excel para o registo de ativos e o calendário de manutenção, e isto não é opcional na prática. Estas duas secções são dados e não texto, precisam de ordenação e filtragem e são aquilo que é importado para um sistema de manutenção mais tarde. Manter estes dados como tabelas dentro de um documento Word é a razão mais comum para ter de voltar a introduzir dados mais tarde.

PDF para a versão emitida, mantendo a fonte. O manual emitido deve ser fixo e com carimbo de versão, e cada página deve incluir a referência do ativo ou do projeto para que uma página encontrada solta numa sala de máquinas possa ser identificada.

PowerPoint não é um formato sensato para este documento, embora um resumo em slides curto das ações de emergência seja realmente útil ao lado do equipamento.

Como manter o manual de O&M fiel após a entrega

Todos os manuais de O&M começam a ficar desatualizados no dia em que são aceites. O equipamento é substituído, as definições são ajustadas, os empreiteiros mudam e o manual fica numa gaveta a descrever um edifício que já não existe exatamente.

O objetivo realista não é ter um manual totalmente mantido. É garantir que as secções que mais importam, ou seja, procedimentos, definições e contactos, são atualizadas quando mudam — e isso exige que a atualização seja suficientemente barata para ser feita no momento.

A Trupeer AI é útil precisamente aí. O engenheiro que acabou de executar o trabalho regista o que fez uma vez e o resultado é um procedimento escrito com os passos e as imagens já capturados, pronto para ser inserido. Um procedimento revisto passa a ser de vinte minutos em vez de um trabalho que só se faz quando há tempo.

Registe. Marque com a sua marca. Traduza. Faça-o com a Trupeer.

O criador de manuais abrange documentos operacionais mais longos e a documentação mantém os registos do ativo e os procedimentos juntos. Quando o ativo é entregue entre operadores ou empreiteiros, o nosso SOP de transferência de conhecimento cobre a entrega que o manual sozinho não consegue alcançar. E, para trabalhos no local, uma instrução de trabalho para estaleiro cobre o nível da tarefa. As instruções de configuração estão no guia de configuração do modelo de documento.

Perguntas frequentes

Existe um modelo gratuito de manual de O&M em PDF?

Várias entidades do setor público publicam modelos de manual de O&M como documentos e são um ponto de partida razoável para a estrutura. Exporte o seu próprio para PDF para emissão assim que o conteúdo estiver completo, com a referência do projeto em todas as páginas. Mantenha a fonte editável, já que o registo de ativos e os contactos terão de ser alterados no primeiro ano.

Existe um modelo gratuito de manual de O&M em Word?

A estrutura de dez secções acima é colada diretamente no Word e funciona como uma “casca” de casa. Não há download condicionado nem formulário. Use o Word para as secções um, dois e quatro até dez e mantenha a secção três, o registo de ativos, numa folha de cálculo que referencia em vez de incorporar.

Existe um modelo gratuito de manual de O&M em Excel?

O Excel é o local certo para o registo de ativos e o calendário de manutenção especificamente. Colunas para referência do ativo, descrição, localização, fabricante, modelo, número de série, data de instalação, vida útil esperada, fornecedor, contacto de serviço, expiração da garantia e frequência da tarefa. Esta folha é o que o seu sistema de manutenção vai importar, por isso acertar isto na entrega poupa bastante retrabalho de introdução de dados.

Existe um modelo gratuito de manual de O&M em PowerPoint?

Os slides são o formato errado para o manual e um formato razoável para uma coisa: uma folha única de resumo de emergência que mostre pontos de isolamento, ações imediatas e contactos fora de horas, impressa e exibida na sala de máquinas. Construa isso a partir do manual, e não em vez dele.

Onde posso encontrar um modelo de manual de operações em Word?

Esse é o documento de processo e não o documento do ativo: cobre como funciona a sua organização e não como funciona uma única instalação. A nossa página de modelos de manuais cobre os diferentes tipos de manual e como saber qual precisa.

Quem é responsável por produzir o manual de O&M?

Normalmente o empreiteiro ou fornecedor, como entrega contratual, compilado a partir de informação de subempreiteiros e do fabricante. A responsabilidade do cliente é especificar o que deve conter, quando o rascunho deve ser entregue e como será aceite. Especificar apenas que será fornecido um manual é como chegam onze volumes de folhetos.

Quando deve ser entregue o manual de O&M?

Um rascunho quatro semanas antes da conclusão prática e a versão final na entrega. A data do rascunho é a que importa, porque é o único momento em que testar o manual pode alterar algo sem atrasar o projeto.

Por quanto tempo deve ser mantido um manual de O&M?

Durante a vida útil do ativo, mais o período que as suas obrigações legais, de seguro e contratuais exigirem depois — o que, para trabalhos de construção, pode ser muitos anos. Mantenha a versão emitida inalterada como registo e mantenha uma cópia de trabalho atualizada ao lado dela, já que misturar as duas torna impossível provar o que foi entregue.
