可视化作业指导书让复杂任务更易理解、执行并实现标准化——尤其在制造业中，保持一致性和安全性至关重要。使用 Trupeer，您可以从现成可用的可视化作业指导书模板开始，通过您的 品牌规范 进行定制，并将其转换为引人入胜的视频作业指导：融合屏幕录制、AI 形象、旁白和视觉内容。

什么是免费的可视化作业指导书模板？

免费的可视化作业指导书模板是一种可复用的指令结构，其中图片承载了大部分含义：装配、设置、检查、软件任务——任何人通过识别而非阅读即可完成的操作。

整体形式在其他地方已有说明。作业指导书 是任务级文档，安全作业指导书 增加控制措施与危害内容，而 项目作业指导书 则涵盖由不熟悉该任务的人执行的一次性工作。

本页面专注于图片本身，并指出大多数可视化作业指导书都包含了错误的图片。不是太少，而是拍得不对。错在主题。

格式取决于用途。免费的可视化作业指导书模板 Word 文件适合文档，因为它能很好地处理图片与文字并排。免费的可视化作业指导书模板 PowerPoint 布局适合在工作站展示的版本，因为摆放位置很关键。免费的可视化作业指导书模板 PDF 是受控副本，而免费的可视化作业指导书模板 Excel 版本适合用于登记：记录哪些作业指导书存在，以及它们的图片上次何时被检查。

大多数可视化作业指导书拍的都是错误的东西

打开任意一份可视化作业指导书，看看图片实际展示了什么。

在大多数情况下，您会看到有人在执行该步骤。手在拿着工具。零件被抬起并就位。有人伸向控制面板。照片清晰、光线充足，并且正确地放在相关文字旁边。

但它们几乎传达不了什么。

一张手在拧动螺栓的图片告诉读者：螺栓被拧动了——而文字早已说明了这一点。零件被递到装配位置的图片通常会遮住决定其是否摆放方向正确的关键特征，因为图片前景里有手挡着。工作站的通用视角则会让每天在那儿工作的人员完全看不出任何信息。

读者从图片中需要的是那些难以用语言表达的内容。两种相似连接器中的哪一种。正确的朝向是什么。什么样的“正确”足够接近，让他们能拿眼前的情况去对比。以及他们看到的那点略显奇怪的东西是故障还是正常现象。

这些都不是“动作”。它们都是“差异”。

因此，在制作图片时，真正有用的问题并不是“这一步骤发生了什么”。而是“这里可能会出什么错，以及那会是什么样子”。

如何在 Trupeer 中自定义此模板

步骤 1：打开模板（Templates）部分

从主导航进入 Templates（模板）部分。

步骤 2：选择并打开模板

点击任意您想要编辑的模板以将其打开。

步骤 3：展开模板视图

如有需要，展开模板视图以清晰查看完整布局与细节。

步骤 4：编辑模板

点击 Edit（编辑）开始修改所选模板。

在编辑器中，您可以：

• 添加新的章节

• 定义或更新格式规则

• 添加徽标并调整其位置及相关设置

步骤 5：保存您的自定义模板

完成所有必要更改后，点击 Save（保存）将更新后的模板存为您的版本。

步骤 6：预览并微调模板

当您想查看自定义模板的效果时，打开 Preview（预览）。

在预览界面中，如有需要，您还可以继续直接进行调整，确保模板呈现得正如您所期望。

使用可视化作业指导书模板，您可以：

• 节省文档编写时间：跳过空白页面，直接使用可快速适配的预建框架。

• 提升准确性：可视化指导通过帮助作业人员清楚看到该做什么来减少错误。

• 保持品牌一致：使用 Trupeer 的品牌套件应用您的徽标、颜色和字体——让每一份指导都与您的品牌形象保持一致。

• 更快完成培训：基于视频的指导比仅文字的指南让员工学得更快。非常适合 一线培训视频。

• 覆盖全球团队：只需一次点击即可将作业指导书翻译为 65+ 种语言。

• 保持内容更新：编辑一次作业指导书，Trupeer 会自动重新生成视频。

展示差异，包括“错误长什么样”

接下来有两条规则，而第二条几乎所有人都会遗漏。

拍的是状态，而不是动作。拍步骤的结果，而不是拍执行过程。正确就位的连接器、拍摄时前方没有任何遮挡，比任何“有人在把它装上去”的图片都更有价值。

如果某件事有两种做法，就把两种都展示出来。成对图片并排呈现：一张标注为正确，一张标注为错误，并在每张图上标出区分特征。

第二条规则之所以会改变结果，原因在于它涉及“检查”是如何运作的。只给读者一张“正确状态”的图片时，他们必须注意到这张图片与自己面前的情况之间的差异，而这要求他们事先就知道哪些特征是关键。给读者两张图片时，差异已经为他们指出来——这是一项更容易的认知任务，而且即使在疲劳状态下，他们也能可靠地完成。

展示错误状态会让人觉得不合直觉，但确实有一个合理的注意点。在安全场景中，如果把不安全操作的图片当作“指令”来记忆，那么错误图片应当展示错误的结果，而不是拍到有人在不安全地操作；同时还应清晰标注。反向括号（reversed bracket）是可以的。有人伸手进入机器内部则不行。

除此之外，反对意见通常是审美层面的。展示故障模式的指令看起来不如展示一切顺利时的指令精致，而“精致”的版本反而更容易让缺陷漏网。

文字与图片的分工

第二项原则是：它让文档更短。

文字和图片应传达不同的信息。若它们传达的是同一信息，那么其中一个是多余的，文档就会比需要的更长；而这很重要，因为篇幅越长，越不容易有人读到内容。

图片承载难以描述的内容。外观、位置、朝向、颜色；多种相似事物中的哪一种；什么样的“正确”看起来足够接近。

文字承载无法展示的内容。顺序、数值、扭矩、持续时间、阈值、警告；如果失败该怎么做；以及任何有条件的内容。

每个步骤都有一个两部分测试，而且只需几秒钟。

先覆盖文字：仅凭图片，是否有人能完成该步骤？然后覆盖图片：仅凭文字，是否能完成？

如果两者都回答“是”，那么其中一个是多余的，应该移除。如果两者都回答“否”，那它们是在重复彼此的弱点，而不是互补；此步骤需要重写。健康的答案是：分别对每一项回答“否”，但对“组合在一起”回答“是”，这意味着每一项都在承载对方无法提供的内容。

可视化作业指导书模板必须包含什么

九个组成部分。成对图片这一行是新增项。

图片日期这一行听起来有点“挑剔”，但它能防止一种特定的失败。可视化指令会被分段重拍，因此一份文档往往包含来自三个不同设备修订版本的图片，却没有办法判断它们分别对应哪一个版本。

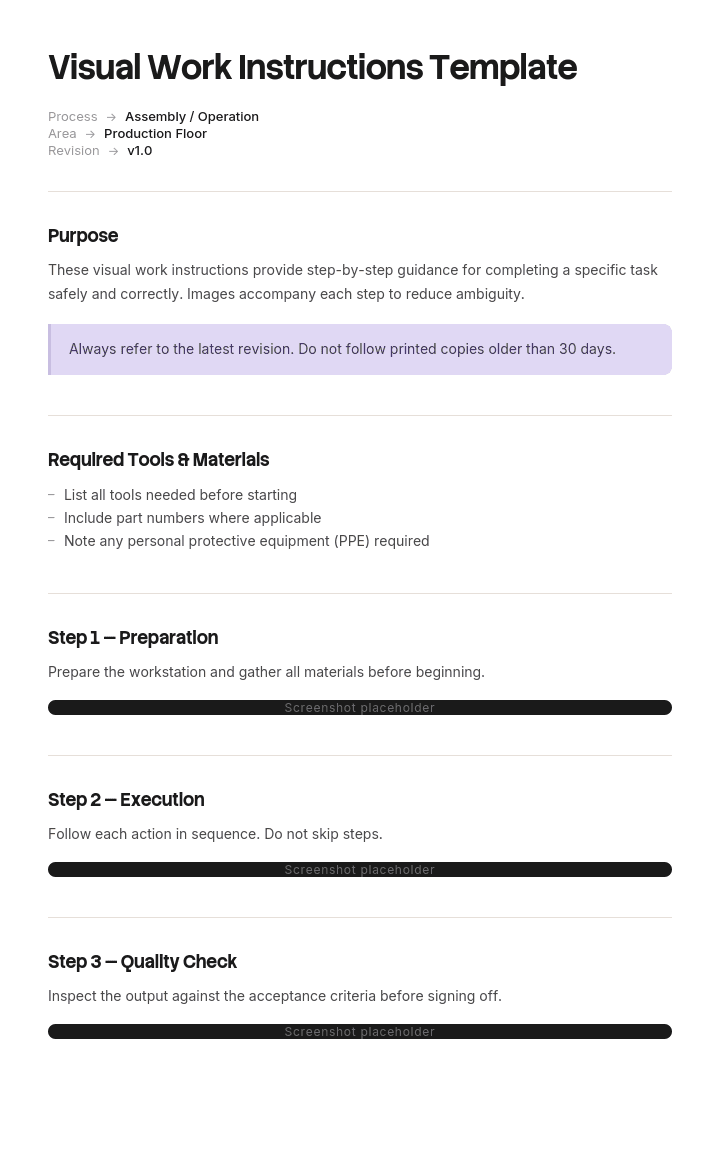

免费可视化作业指导书模板：可复制的结构

用真实示例填充，而不是占位符。任务是在座椅框架装配过程中安装固定支架。

从这里复制。

任务与修订。 安装后部固定支架，座椅框架类型 4。指令修订 11。适用于从产品修订 C 起的框架。更早的框架使用不同的支架，请参阅本指令的修订 9。

工具、零件与耗材。 扭矩扳手，13mm 套筒。支架零件 4471-C，图片所示，注意倒角的角。两个 M8 螺栓，零件 2210。不要替换零件 4471-B，它在视觉上相似但没有倒角。

步骤 4（作为该格式的示例）。

动作（在文字中）。 将支架装到后横梁上，倒角角朝向座椅托盘，并使用两个 M8 螺栓以 24 Nm 固定。

状态图片。 支架处于就位位置、无遮挡，从上方拍摄；用箭头标出倒角角并进行标注。画面中无手。

成对图片。 两张照片并排、同一角度。左图标注为正确：倒角朝向座椅托盘，并用箭头标出。右图标注为错误：倒角朝向地面，并用箭头标出。两张都能装上并拧紧螺栓——这就是这组图片存在的原因。

为什么重要（文字说明）。 如果装反，载荷会穿过焊缝而不是通过螺栓连接。框架会通过目视检查，但不会通过载荷测试。

数值（仅在文字中）。 24 Nm，两个螺栓；扭矩扳手发出可听的“咔哒”声进行确认。

检查。 站在操作员位置从上方可见倒角。如果看不到倒角，说明支架装反了。

警告（步骤 4 之前）。 本步骤无适用警告。第 7 步的冲压操作警告会在第 7 步之前立即出现。

图片日期。 本指令中的所有图片均拍摄于 5 月 14 日，对应产品修订 C。第 7 步图片拍摄于 6 月 3 日，紧随防护改装之后。

负责人与最后核验。 由制造工程部门负责。由操作员在 6 月 20 日现场走查核验，与实际作业对照。

从这里复制。

请注意：第 4 步才有成对图片，而大多数其他步骤没有。它们成本较高，只适用于确实存在两种结果可能的情况。

可视化作业指导书示例：71% 展示了手

Cranmere Seating 为公交车和长途客车制造座椅，并雇佣约 310 名员工。

它们的装配指导是可视化的，而且多年来一直如此。座椅框架指令共 22 个步骤，每一步都有一张照片。照片制作精良、光线一致，并且都正确地放在相关文字旁边。

某一种座椅框架类型上的后部固定支架可以有两种装法。两种都能装上。两种都能拧紧螺栓。只有一种会让载荷路径通过焊缝，而不是通过螺栓连接。

该步骤的照片展示的是：操作员把支架递向横梁，画面中有手，遮挡了用于指示装配方向的倒角角。

在估算的 11 周生产中，约有 4% 的支架装反。大约是 1900 个座椅框架中的 76 个。

问题是在客户的来料检验中发现的，而不是在 Cranmere。发货单元的追溯与库存返工的成本约为 31 万英镑；随后客户进行了审计，并在增强型来料检验上投入了 9 周，这导致该期间内所有发货的款项延迟到账。

事后审计查看了 46 份可视化作业指导书中的 340 张图片，并对每张图片展示的内容进行了分类。

71% 展示了正在执行的动作。手、工具在移动、零件被搬动。

19% 展示了正确的最终状态。

4% 展示了正确与错误结果之间的对比。

6% 是工作站的通用视角。

因此，在大家都称之为“可视化”的一套文档中，只有 4% 的图片在做“图片独有擅长的事情”。

之后采用的规则很“狭窄”。凡是某一步中零件或设置可以有两种方式应用的，都配一组成对图片：正确与错误，并在两张图上标出区分特征。除非动作本身就是难点（偶尔确实如此，例如需要特定技巧的任务），否则会移除动作照片。

在 5 周内，46 份指令被重新拍摄。

14 个月后，这类方向性缺陷再未出现。

副作用却出乎意料。每份指令的平均图片数量从 7.4 张降到 5.1 张，因为移除动作照片带走的内容比新增的成对图片更多。文档变短了，同时也更有用——这并不是常见的权衡。

如何用六个步骤创建可视化作业指导书

1. 观察现场并记录人们哪里做错了。不是步骤，而是错误。询问检验员、询问产线负责人，查看缺陷数据。这个清单决定了哪里需要图片。

2. 先写文字，再按每步一个动作。包含数值——数值从不放在图片里。

3. 针对每个步骤，问它可能有两种做法。这些步骤会配成对图片。大多数步骤不需要。

4. 拍的是状态，而不是动作。拍结果：无遮挡；并确保前方没有遮挡关键特征。

5. 直接在图片上标注。一个箭头和两个词。没有标注的“忙碌装配”照片更像谜题，而不是指令。

6. 对每个步骤应用“覆盖测试”。先覆盖文字，再覆盖图片。如果任意一个单独就足够，就移除另一个。

第一步决定了后续的效率。根据缺陷清单制作的图片会放在真正需要的地方。根据“拍每个步骤”的方式制作的图片会生成一份很长的文档，其中只有 4% 的图片真正值得存在。

照片、绘图还是截图？

三种图片类型，各自在某些方面更擅长。

照片展示事物的真实外观，包括读者也会看到的周围杂乱。最适合识别类任务：哪个零件、什么样才算正确、这种故障是否正常。它们的弱点是会展示所有内容，包括不相关细节，因此紧凑裁切与标注比图片质量更重要。

线稿与爆炸视图展示照片无法呈现的内容：隐藏特征、内部关系、零件堆叠的顺序。它们的制作与修改成本也更高，因此在产品更新多年后仍会保持不变。只有在几何结构确实无法拍摄时，才值得使用。

截图是软件场景的对应物，并且与前两者的表现方式不同：因为它们所描绘的内容每隔几周就会变化，而不是每隔几年。这个差异主导了维护它们的所有工作内容，也是最后一部分要讨论的主题。

三者通用的一条实用规则：展示包含区分特征的最小区域，并提供足够的上下文以便定位。为了适配页面而缩小到全幅的图片，在实际查看时会变得不可读。

可视化作业指导书、标准作业还是 SOP？

四类文档，它们的区别决定了内容应该放在哪里。

可视化作业指导书 是任务级文档，以图片为主，并且用于让某个人通过识别事物来正确完成任务。

标准作业 覆盖可重复操作：包含循环时间与所需节拍，并在序列旁边同时提供 takt time（节拍时间）与标准在制品。标准作业模板 覆盖了这些内容；与作业指导书的区别在于：标准作业是为了对照改进，而不仅仅是照做。

标准操作程序（SOP） 覆盖跨角色的流程，回答谁在什么顺序下做什么。SOP 模板 覆盖了这些内容。

安全作业指导书 携带危害与控制内容，并包含随之而来的具体义务；这些内容在 安全作业指导书 页面中有说明。任何涉及受监管危害的内容都应放在这里，并需要具备资质人员进行审核。

一个常见的实际错误是把数值与扭矩写进图片里。重拍图片后，数值就没了；而图片文件被替换的频率远高于文字。

免费可视化作业指导书模板无法解决什么

没有预算去维护的图片。每一张图片都是一次重拍的承诺。大多数可视化指令集会在这里最先衰减，而这种衰减在有人对已被修改的设备拍照之前是看不出来的。无论是免费的可视化作业指导书模板 Word 免费下载，还是通用作业指导书模板 Word 免费下载，都无法改变这种算术关系。

没有人去查看的缺陷清单。任何免费的可视化作业指导书模板免费下载安装都不会告诉您错误发生在哪里，而这份清单正是决定哪些步骤需要成对图片的依据。

埋在图片里的数值。标注中的扭矩数值在下一次重拍时就会丢失。

过于可变、无法拍摄的流程。如果每次作业都不一样，那么某一次的图片会误导。此类任务需要决策框架，而不是可视化作业指导书。

制作与重拍图片

上面的论点显然有成本：成对图片、带标注的图片——每个可能出现两种结果的步骤都需要在产品或界面发生变化时重拍。

对于实体装配，拍摄是绕不开的。有人站在产线旁拿着相机，拍下状态、裁切并标注；设计变更后再拍一遍。Cranmere 在 5 周内对 46 份指令完成重拍，成本大致就是这样，而且相对于 31 万英镑的损失来说是值得的。说实话：录制工具并不能解决实体场景的问题。

当任务发生在屏幕上时，计算方式完全不同，而基于屏幕的任务如今占了可视化作业指导书覆盖内容中的很大一部分：系统进入、检查记录、质量签核、仓库扫描、订单处理。

Trupeer AI 直接处理这一类情况。有人在录制时完成一次任务，输出就是逐步的书面指令，并且截图已提前捕获、标注并放置；同时还会配套视频，并使用您自己的品牌风格。界面变更后需要重拍时，不是把 30 个屏幕逐个重新捕获，而是重新录制一次——这正是决定“基于屏幕的可视化作业指导书在第二年是否仍准确”的关键。

录制它。打造品牌。翻译它。用 Trupeer 来实现。

还有两点。录制两位操作员执行同一屏幕任务，可以看出他们的差异，而差异正是需要成对图片的地方。并且当团队包含多种母语时，同一次录制会在每种语言中生成相同的指令——这对可视化作业指导书比对文字更重要，因为把字幕翻译到未翻译的截图上并不能帮助任何人。

这些素材存放在您的 知识库 中，同时也可作为新操作员的 培训。让您的文档保持一致，只需一次设置 品牌套件，而文档模板的设置内容在 文档模板设置指南 中有说明。

常见问题

是否有免费的可视化作业指导书模板 Word 版本？

Word 能很好地将图片与文字并排处理，而这些内容大多就是在这里生成的。免费的可视化作业指导书模板 Word 文件是正确的工作格式；下载作业指导书模板 Word 也会为您提供可在其基础上构建的通用结构。

有两个设置很关键。将图片插入为“内嵌”而不是“浮动”，这样在编辑文档时图片会始终与对应步骤保持在一起；并在表格中关闭“行拆分”，确保某一步及其图片不会跨页分离。

是否有免费的可视化作业指导书模板 Word 免费下载？

资源很常见，而且几乎所有版本都会提供一个步骤表格，其中包含图片列——这就是正确的结构，也是相对容易的部分。

但没有任何版本提供用于“错误状态”的第二张图片列。添加它只需要一分钟，而这正是能捕捉本页面所描述的那类缺陷的关键改动。大多数步骤可以留空，这也没问题。

是否有可用于通用用途的作业指导书模板 Word 免费下载？

有，而且通用版本也是可视化作业指导书的合理起点，因为结构相同，您需要添加的就是图片。下载作业指导书模板 Word 免费版将为您提供任务、工具、编号步骤以及一个版本区块。

可视化作业指导书特有的新增项包括：每张图片对应的图片日期、用于成对图片的列，以及一条规则：数值与扭矩保持在文字中。

是否有免费的可视化作业指导书模板 PowerPoint 版本？

幻灯片适合在工作站展示的版本，因为您可以精确控制摆放位置，并能为从一米外观看的场景调整图片大小。免费的可视化作业指导书模板 PowerPoint 布局确实很适合这一点。

成本在于维护：因为所有内容都需要手动定位，而添加一个步骤就意味着要移动后续内容。请从文档导出展示版本，而不是把幻灯片当作母版持续维护。

是否有免费的可视化作业指导书模板 PDF？

PDF 是受控并发布的副本，这一点在这里很重要，因为这些文档经常是质量体系的一部分，审核员可能会询问当时生效的是哪个修订版本。

在每次修订时导出免费的可视化作业指导书模板 PDF：在每一页上都标明作业指导书修订号以及适用的产品修订号。保留被替代的版本，而不是覆盖它们。

是否有免费的可视化作业指导书模板 Excel 版本？

Excel 对作业指导书本身并不理想，但用于其背后的登记表很有用。免费的可视化作业指导书模板 Excel 文件可很好地作为清单使用：列出每一份作业指导书的负责人、修订号、适用的产品修订，以及其图片上次何时被检查。

这份登记表能防止最常见的衰减问题：一份文档包含来自三个不同设备修订版本的图片，却没有任何标识说明它们分别对应哪一个。

使用免费的可视化作业指导书模板免费下载安装值得吗？

步骤与图片表格搭建需要 20 分钟左右，而且每个已发布版本大体相同，因此免费的可视化作业指导书模板免费下载安装并不会省太多。

用一个问题来判断它们是否适合。是否有空间放“错误状态”的图片？没有任何一个提供，而这张图片正是让操作员检查自己工作是否正确的关键，而不是让他们只能希望看起来是对的。

一份可视化作业指导书应该有多少张图片？

比大多数人拥有的更少。Cranmere 的平均值从每份指令略多于 7 张降到略多于 5 张，当移除动作照片后，指令变得更有用。

正确的数量是：当外观很重要时，每个步骤配一张状态图片；当存在两种结果可能时，每个步骤配一组成对图片。文字已经足够的步骤根本不需要图片；在那儿添加图片会增加维护成本，却不会带来更多清晰度。
